Pilares
Elementos verticais que tem a função de sustentação dos outros elementos estruturais e transmitir os esforços da estrutura para fundações. Pode ser um único elemento ou segmentado em vários módulos que serão solidarizados no momento da montagem no canteiro de obras em função de possíveis restrições na produção ou no transporte ou dos equipamentos de montagem. Possuem seção quadrada ou retangular com dimensões que variam de 10 em 10 cm e algumas seções especiais: “H” , “L” ou Circulares.
A fixação dos pilares nas fundações pode ser executada por diferentes técnicas:
1) Grauteamento dentro de “cálices” com paredes de concreto (técnica mais utilizada para fixação dos pilares na fundação). Depois de posicionados os pilares (eixo, alinhamento e prumo) e instalação das cunhas de madeira para fixação temporária, o espaço vazio entre os pilares e as paredes de concreto dos cálices dos blocos de fundação é preenchido com graute ou concreto para garantir a união.
2) Através de vergalhões de arranque engastados nas fundações para transpasse com a armação dos pilares. Estes pilares têm bainhas metálicas embutidas na parte inferior e deverão ser posicionados de forma que os vergalhões de arranque fiquem encaixados dentro das bainhas. Depois do correto posicionamento e nivelamento dos pilares é feito o grauteamento para garantir a ligação (injeção de calda cimentícia no espaço entre os vergalhões e as bainhas presentes nos pilares).
3) Através de barras de aço com roscas engastadas nas fundações que vão funcionar como grandes parafusos. Depois do correto posicionamento e nivelamento dos pilares estes “parafusos” serão fixados em chapas e/ou inserts metálicos engastados na base dos pilares por porcas e arruelas e será feito um grauteamento para proteger a ligação (injeção de calda cimentícia).
4) Com chapas metálicas engastadas na face inferior dos pilares e face superior das fundações. Depois do correto posicionamento e nivelamento dos pilares executa-se uma ligação entre as chapas através de cordão solda.

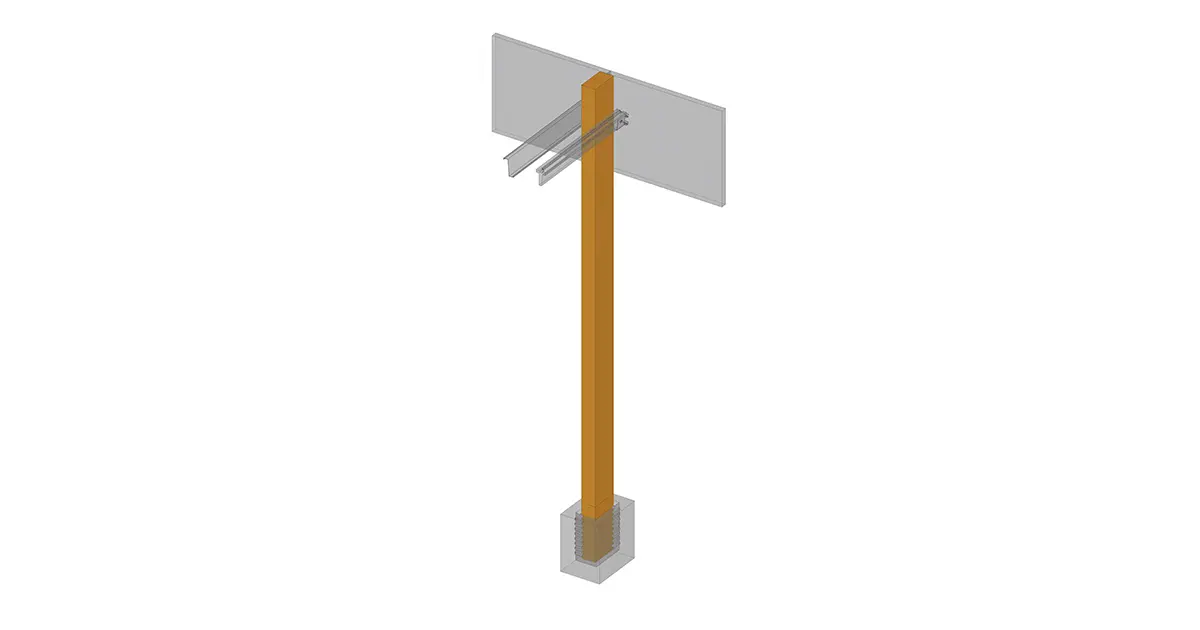

Pilares pré-fabricados de fechamento
Pilares que tem a função de sustentação ou travamento do fechamento lateral e que podem apoiar as vigas calhas.

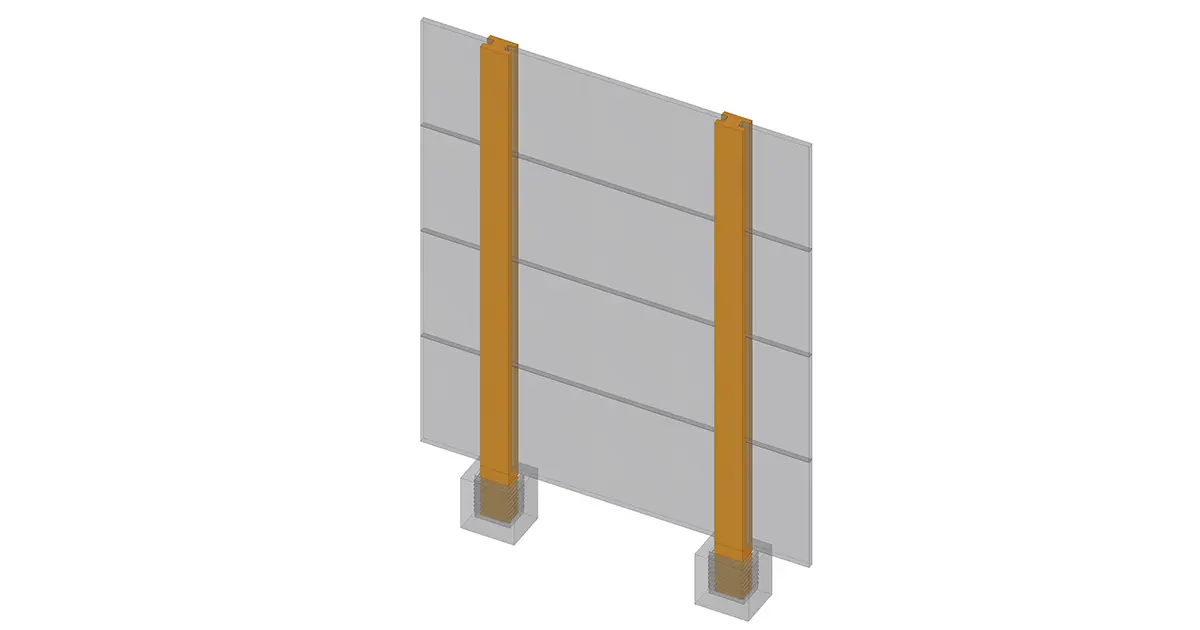

Pilares pré-fabricados H para encaixe de painéis de concreto
Pilares que tem a função de sustentação ou travamento do fechamento lateral com painéis de concreto entre os pilares sem a necessidade de consolos metálicos de apoio e sistema de contraventamento. Também podem apoiar vigas calhas ou outros tipos de vigas.

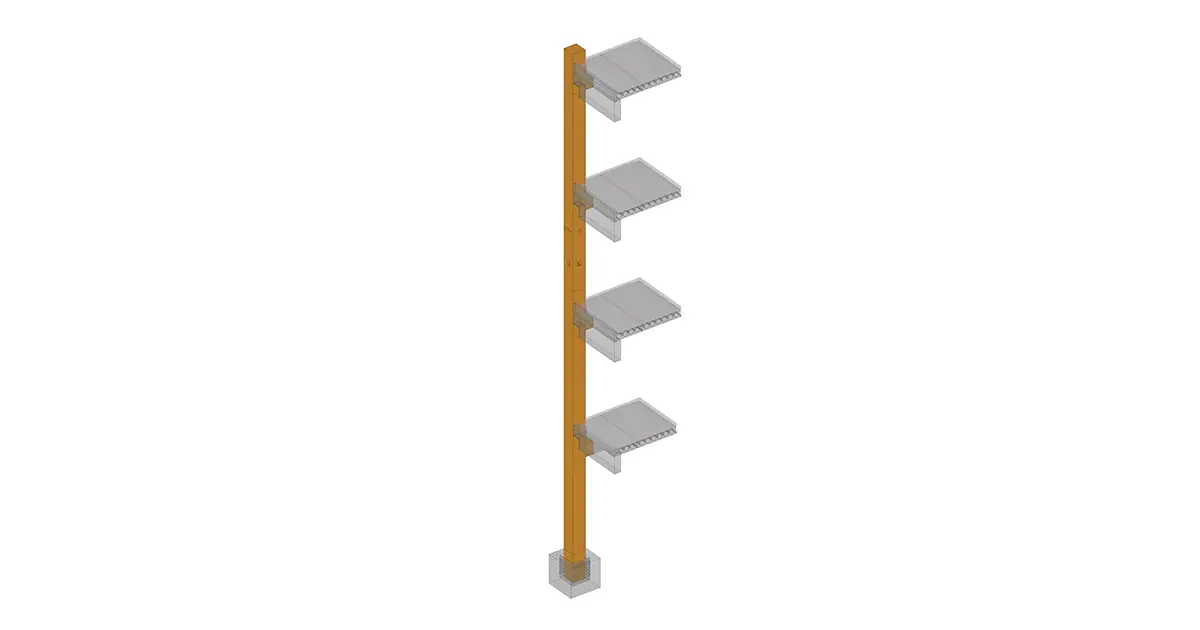

Pilares pré-fabricados multipavimentos
Pilares para apoio das vigas de sustentação das lajes de piso em vários pavimentos. Normalmente tem maior comprimento e podem ser produzidos em um único elemento ou segmentados em módulos que serão solidarizados na montagem.

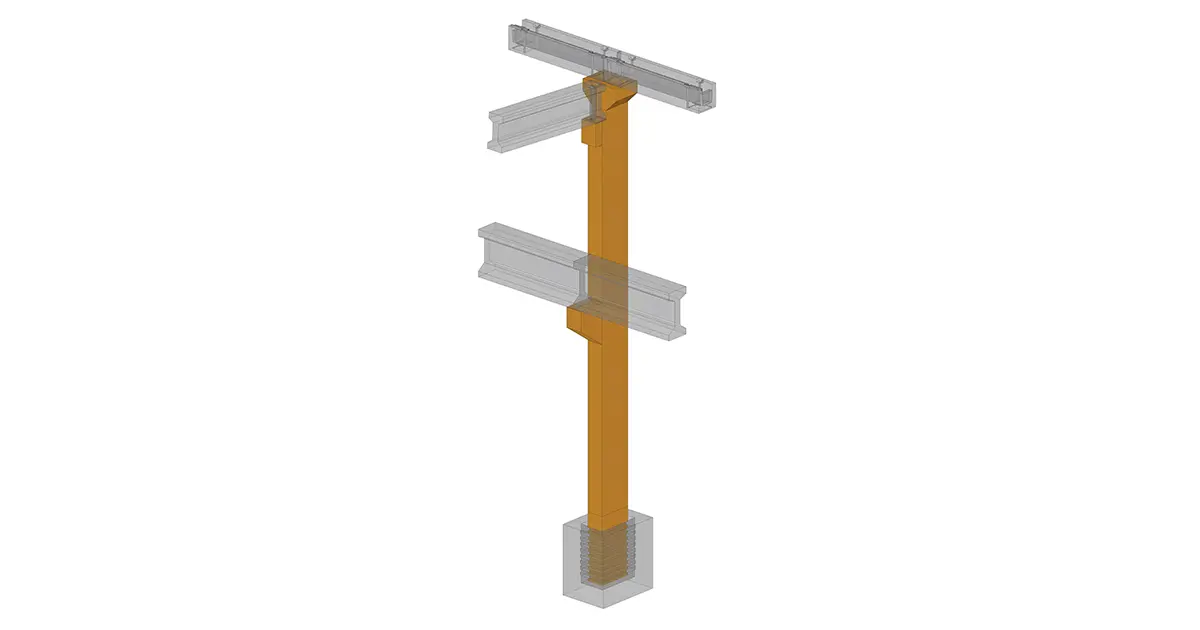

Pilares pré-fabricados para apoio de vigas de rolamento de ponte rolante
Pilares para apoio das vigas de rolamento de pontes rolantes e que também podem apoiar outros tipos de vigas.

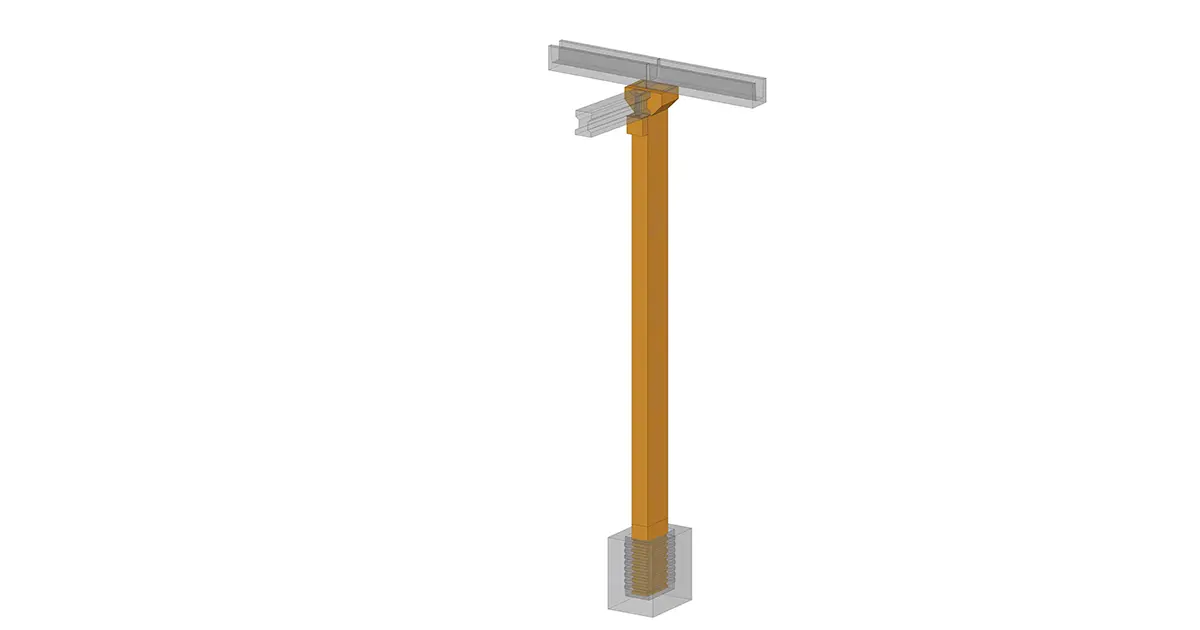

Pilares pré-fabricados para sustentação de cobertura
Pilares cuja principal função é o apoio das vigas de cobertura que fazem a sustentação das terças e telhas. Também podem apoiar vigas calhas ou outros tipos de vigas. Podem ter condutor de água pluvial embutido e caixa de descompressão para receber os bocais de saída de água das calhas de concreto.

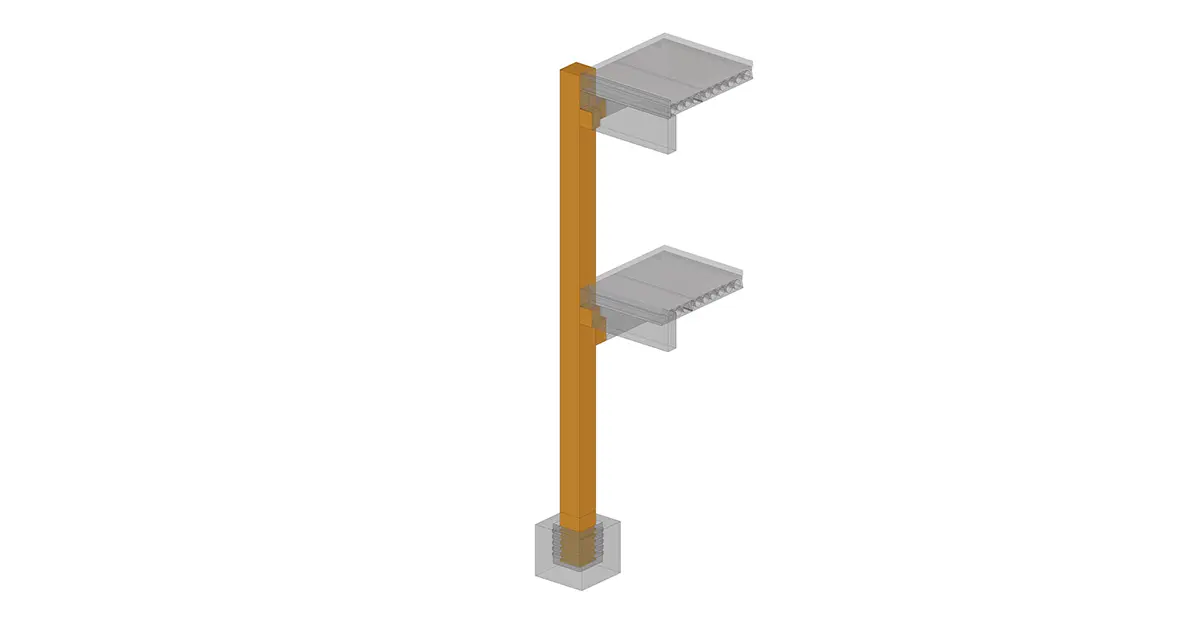

Pilares pré-fabricados para sustentação de piso
Pilares cuja principal função é o apoio das vigas de sustentação das lajes de piso e que também podem apoiar outros tipos de vigas.
